GY8503 CAN485MB CAN总线协议转换器

销售价格：

 淘宝官方授权网店 ：

资料下载：CAN232MB CAN总线协议转换器用户手册

软件下载：CANConfig工具下载

供货状态：现货

关键字：CAN转232,CAN转RS232,232转CAN，CAN卡，转换卡。

产品简介

1.1 概述

    GY8503 CAN485MB CAN总线协议转换器是用于CAN-bus 现场总线和RS485总线之间数据交换的智能型协议转换器。

    CAN485MB CAN总线协议转换器可以快速将RS-485 通讯设备连接到CAN-bus 现场总线。该协议转换卡集成有1个RS-485 通道、1个CAN-bus 通道，可以很方便地嵌入到使用RS-485 接口进行通讯的节点中，在不需改变原有硬件结构的前提下使设备获得CAN-bus 通讯接口，实现RS-485 设备和CAN-bus 网络之间的连接、数据通讯。

    CAN485MB 转换器为用户的使用提供了足够的灵活性，用户可以根据实际需要设置CAN总线接口和RS485接口的参数。通讯参数由上位机软件配置，能使用户快速进入高效率的CAN-bus 通讯应用。

    CAN485MB 智能协议转换器提供两种数据转换方式：“透明转换”、“透明带ID标识转换”。“透明转换”适用于串行数据流的完全转换，“透明带ID标识转换”适用于用户自定义协议的串行数据转换，用户可根据实际应用的特点选择合适的数据转换方式。

    转换卡采用贴片安装工艺，CAN总线电路采用独立的DC-DC电源模块，进行光电隔离，与控制电路完全电气隔离，使CAN485MB 转换器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。

    CAN485MB智能协议转换器不仅适用于基本CAN总线产品，也满足基于高层协议如DeviceNet、CANopen 等CAN-bus总线产品的开发。

1.2 性能与技术指标

● 智能CAN卡，内建微处理器；

● 功能兼容广州ZLG－CAN485MB协议转换器

● 实现CAN总线 与RS-485 的双向数据通讯，CAN总线发送和接收；

● 支持CAN2.0A 和CAN2.0B 协议，支持标准帧和扩展模式；

● CAN总线通讯波特率可设定：5k-1000kbps；

● 2线差分式RS485 通讯接口，通讯速率在2400~115200bps 之间可设定；

● 提供两种数据转换模式：透明转换、透明带ID标识转换；

● CAN总线接口与RS485接口均采用光电隔离、DC-DC电源隔离；

● 最高帧流量：400 帧/秒（＊）；

● 工作电源：＋7V～24V DC；可根据要求提供5V接口。

● 工作温度：-40 ℃ ～ +85℃；

● 支持标准DIN 导轨安装；

● 产品尺寸：100mm*70mm*25mm（不计算导轨安装架高度）。

注意：CAN485MB 智能协议转换器的最高帧流量是在最大串口波特率下测得。

1.3 典型应用

● 设备与设备间采用CAN总线通信

● CAN网络取代RS485网络

● 扩展标准RS485网络通讯长度；

● 煤矿远程通讯

● PLC 设备联网

● 现有RS-485 设备连接CAN-bus 网络

● 扩展标准RS-485 网络通讯长度

● PLC 设备连接CAN总线网络通讯转换

● CAN总线与串行总线之间的网关网桥

● 工业现场网络数据监控

● CAN 教学应用远程通讯

● CAN 工业自动化控制系统

● 慢速CAN 网络数据采集数据分析

● 智能楼宇控制

● 数据广播系统等CAN总线应用系统

1.4 产品销售清单

1）GY8503 CAN485MBCAN总线协议转换器。

2）资料官网下载。  工业通讯产品--产品资料，第一行。（CAN485MB设备配置软件CANConfig，用户手册，CAN总线相关资料等）；

1.5 技术支持与服务

货到10日内无条件退货；一年年内免费维修或更换；终身维修服务。

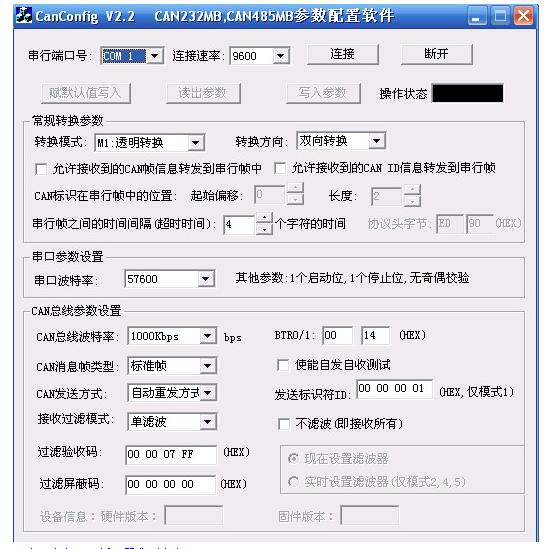

1.6 CanConfig配置工具界面如下：

1.7 吉阳光电CAN适配器典型客户

   中兴通讯，华为技术，深圳比亚迪，台达能源，许继电气，清华大学，上海交通大学，北京航空航天大学，中国科学院等众多知名企事业单位。
