GY8505 NET-CAN100 以太网转CAN总线适配器

销售价格：

产品概要：CAN总线转以太网， 以太网转CAN总线，接口卡，适配器

资料下载：以太网转CAN总线接口适配器用户手册

软件下载：CANTools工具软件 （Update 2020.07.06）    CANTools_EN (English version)

供货状态：现货

产品简介

1.1 概述

    GY8505/GY8506 NET-CAN以太网转CAN总线接口适配器是带有1路或2路CAN接口和一路RJ45以太网接口的智能型CAN总线接口适配器，可进行双向传送。采用该接口适配器，PC(或其他以太网设备)可以通过RJ45接口连接一个标准CAN网络，构建现场总线测试实验室、工业控制、智能楼宇、汽车电子等领域中数据处理、数据采集、数据通讯网络的CAN核心控制单元。

    NET-CAN接口适配器可以被作为一个标准的CAN节点，是CAN总线产品开发、CAN总线设备测试、数据分析的强大工具；同时，NET-CAN接口适配器具有体积小、方便安装等特点，也是便携式系统用户的最佳选择。

    NET-CAN接口适配器设备中，CAN总线电路采用独立的DC-DC电源模块，进行光电隔离，使该接口适配器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。

    用户产品说明书给出了通讯编程规范，用户可以方便的开发出CAN系统应用软件产品。

1.2 性能与技术指标

● 以太网与CAN总线的协议转换；

● 以太网通讯采用UDP协议，透明转换；

● 支持CAN2.0A和CAN2.0B协议，支持标准帧和扩展帧；

● 支持双向传输，CAN发送、CAN接收；

● 支持数据帧，远程帧格式；

● CAN控制器波特率在5Kbps-1Mbps之间可选，可以软件配置；

● CAN总线接口采用光电隔离、DC-DC电源隔离；

● 最大流量为每秒钟1200帧CAN总线数据；

● CAN接收缓冲区容量达到100帧，共1300字节；

● 外部直流工作电源：7-24V输入。

● 隔离模块绝缘电压：3000Vrms；

● 工作温度：-20～85℃；

● 外壳尺寸：100mm*70mm，支持DIN导轨安装方式。

1.3 典型应用

● 通过PC或笔记本的以太网RJ45接口实现对CAN总线网络的发送和接收;

● 快速CAN网络数据采集、数据分析；

● CAN总线－以太网网关；

● RJ45以太网接口转CAN网络接口；

● 延长CAN总线的网络通讯长度；

● 工业现场CAN网络数据监控。

1.4 产品销售清单

1）GY8505 NET-CAN以太网转CAN总线接口适配器。

3）完整资料官网下载。  工业通讯产品--产品资料，第一行。（CAN总线通信测试软件CANTools，以及Visual C++的CAN测试软件的源代码，用户手册，CAN总线相关资料等）；

1.5 技术支持与服务

  货到10日内无条件退货；一年内免费维修或更换；终身维修服务。

  技术支持及购买信息请查阅：http://www.glinker.cn/

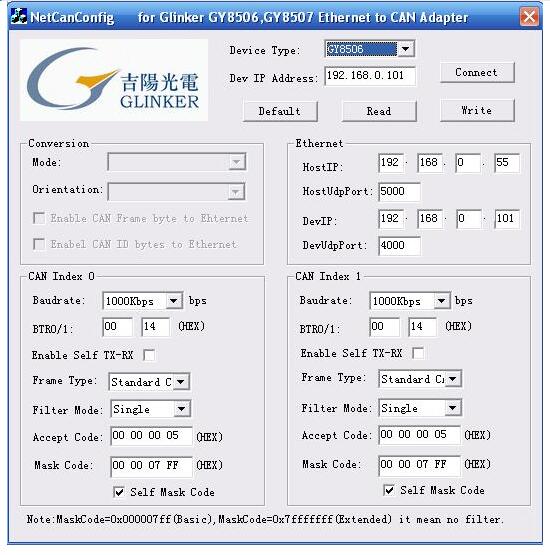

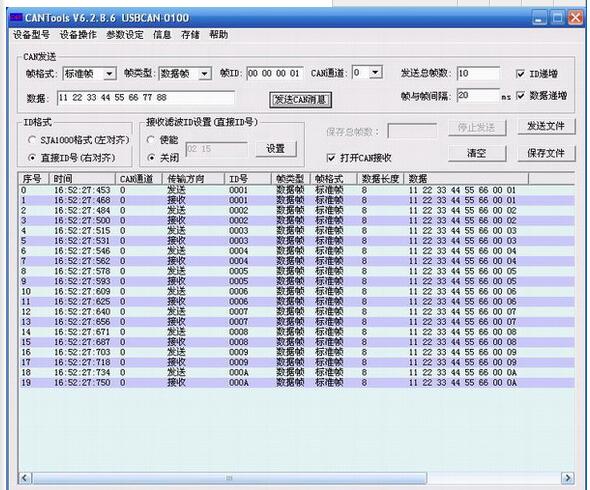

1.6 CANTools以及NET-CAN适配器参数设置软件

1.7 吉阳光电CAN适配器典型客户

   中兴通讯，华为技术，深圳比亚迪，台达能源，许继电气，清华大学，上海交通大学，北京航空航天大学，中国科学院等众多知名企事业单位。
