CAN总线网络方案

1、串口设备接入CAN总线网络方案

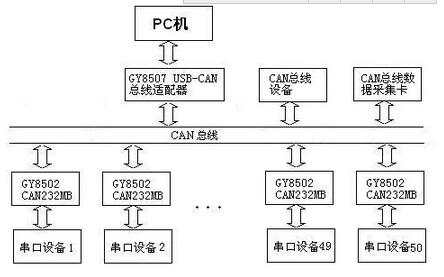

一、系统结构图

二、操作步骤

1、将每一个GY8502 CAN232MB设备分别与串口设备绑定，并设置编号。然后根据编号，利用厂家提供的CANConfig软件将50个CAN232MB设备设置成不同的“发送ID号”，以及相应的“验收滤波器”。发送ID表示每个CAN232MB进行CAN发送的方向，也就是其绑定的串口设备进行串口发送时的方向，表示“发送给谁”。验收滤波器的作用是可以将该CAN232MB设备设置成只对通过滤波的（即属于自己的）CAN网络信息进行转发到其绑定的串口设备。CAN232MB设备可以被设置成透明转发。

2、 GY8507 USB-CAN适配器是一个和PC接口的适配器。可以用于监控和管理各个节点设备。用户可以编写应用程序。当然也可以选择GY8501 CAN232B接口卡。USB-CAN适配器的优点在于帧流量较大，无需外部供电，体积小巧等有点。
